Beaucoup de gens l’ignorent, mais la production de plans à partir d’images aériennes ou satellitaires tout comme la mise en ligne de globes virtuels n’est pas immédiate. Il faut « rectifier » et « mosaïquer » les images originales pour leur donner une certaine qualité géométrique. Cela nécessite le relevé de points au sol (points d’appuis ou GCP pour Ground Control Point en anglais) dont le nombre et la répartition dépend de la précision recherchée et la surface couverte.

Nous en avons fait notre spécialité et en avons relevé des milliers de par le monde pour les besoins de plusieurs entreprises de renommée internationale.

Relevés de points d'appui (Ground Control Points)

null

Quelque que soit le vecteur (satellite, avion, drone, …) les images aériennes doivent être « ortho-rectifiées » pour produire un document (papier ou numérique) aillant les qualités géométriques d’un plan topographique.

Selon l’usage qui sera fait de ces images et leur résolution, cette opération necessite le relevé d’un nombre plus ou moins important de points d’appuis (GCP).

De Hong Kong & Macao à l’Est jusqu’à Tobago & Trinidad à l’Ouest, de Ivalo (Finlande) au Nord à Pointe Noire (Congo) au Sud, nous avons relevé des milliers de points d’appui pour des sociétés de photogrammétrie. Les résultats sont fournis sous forme d’une fiche signalétique avec croquis, plan de situation et photos comme dans l’exemple présenté à droite.

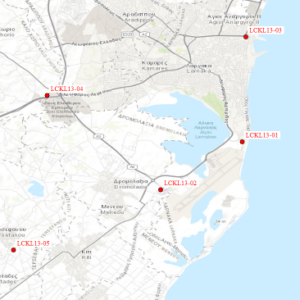

GCP pour le calage d’une image Pleïade de l’aéroport de Larnaca (Chypre)

GCP pour le calage d’une image Pleïade

de l’aéroport de Larnaca (Chypre)

Télécharger la fiche signalétique en pdf

Surface de référence en région parisienne

Surface de référence en région parisienne

Télécharger le kmz

Surfaces de référence pour levé LIDAR

null

Le lidar de l’anglais « Light Detection and Ranging » est une technologie basée sur l’acquisition aérienne (par avion ou hélicoptère) d’un nuage de points au sol. Cette acquisition permet de déterminer le relief au sol, y compris sous couvert végétal, ainsi que le sursol (canopée, constructions, …) avec une précision altimétrique de quelques centimètres.

Pour les opérateurs de lidar, nous fournissons des « surfaces de référence » c’est à dire des ensembles de points levés par quadrillage régulier (pas et étendue dépendant de la densité des points lidar) sur une surface plane. Ces fichiers sont livrés dans les formats standard (texte, shape fil, kmz, ou autre).

Exemples de travaux effectués

null

Vous trouverez également ci-dessous des CGP en archive qui sont immédiatement disponibles.

Points d’appui pour la production de plans cadastraux sur 11 villes Tchadiennes

Points d’appui pour la production de plans cadastraux sur 11 villes Tchadiennes

Le gouvernement du Tchad a créé en 2013 un guichet unique de sécurisation des données cadastrales, foncières et domaniales avec l’assistance technique du Groupe Obertur. Ce dernier a fait procéder à des prises de vues aériennes sur les 11 villes concernées par cette opération (Abeché, Ati, Doba, Fada, Faya-Largeau, Kelo, Mongo, Moundou, N’Djaména, Pala et Sahr).…

En savoir plus
Surfaces de référence pour la production de plans de prévention du risque inondation (PPRI)

Surfaces de référence pour la production de plans de prévention du risque inondation (PPRI)

En 2011 et 2012, l’IGN a confié à plusieurs sociétés de photogrammétrie le soin d’établir des MNT (Modèles Numériques de Terrain) par procédé lidar aéroporté le long de plusieurs cours d’eau pour la production de plans de prévention du risque inondation (PPRI). Deux d’entre elles, totalisant la moitié des lots, nous ont sous-traité le levé des surfaces de…

En savoir plus

Points d’appui (GCP) disponibles en archive

Nous disposons de plus de 2400 points situés principalement autour des grands aéroports internationaux. Ils sont répartis sur plus de 450 sites localisés dans 90 pays et 4 continents et peuvent être consultés sur la carte ci-dessous ou en téléchargeant un fichier kmz global (avec liens vers les fiches descriptives)

Zoomez sur une zone et cliquez sur un point. Vous afficherez alors son croquis de repérage, ses photos d’environnement, et accéderez sans frais au téléchargement de sa fiche signalétique  (coordonnées approchées). Vous pouvez ainsi vérifier sa visibilité sur vos images et son utilité pour votre projet.

Nous pouvons bien sur effectuer des relevés complémentaires si le nombre de points utilisables sur votre image s’avère insuffisant ou pour tout autre motif. N’hésitez pas à nous en faire la demande à partir de notre page contact.
