SW Maps

SW Maps est une application SIG gratuite fonctionnant sur Android 4.0.3 et supérieur. Elle permet:

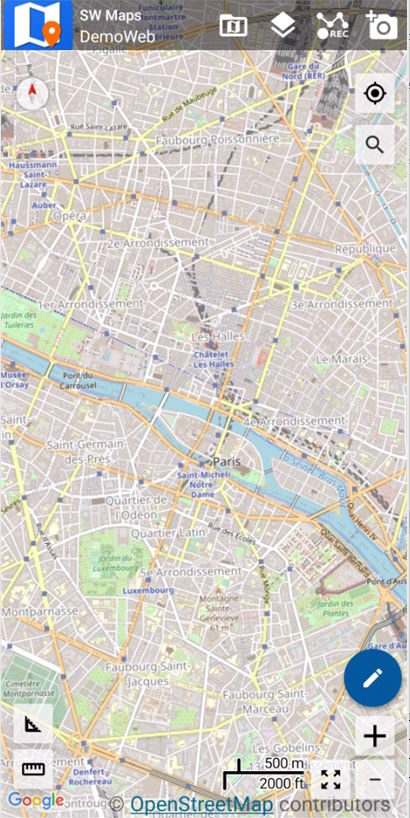

• D’afficher une position GNSS déterminée par le récepteur interne du smartphone ou par un récepteur externe connecté en Bluetooth ouen série avec la fonctionnalité Moke location. Cette position peut être affichée au choix sur un fond d’écran OpenStreetMap (par défaut) ou un fond Google.
• D’enregistrer des objets SIG de type point, ligne ou surface en leur associant des attributs.
• De les exporter au format Excel (xls/ods), Geopackage (gpkg) kmz, csv, GeoJson,  SHP.

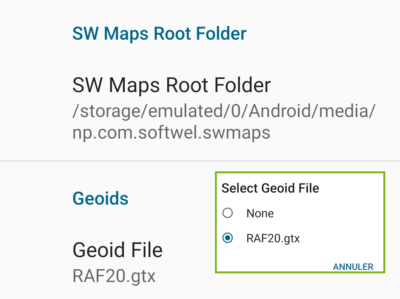

• De travailler avec des altitudes en utilisant la plupart des modèles de géoïde mondiaux ou nationaux.
• D’utiliser des modèles de projets pour les utiliser lors d’opérations récurrentes ou les partager avec des partenaires. Ces modèles peuvent être créés sur PC Windows au moyen d’un éditeur de dictionnaire d’attributs également gratuit.
• D’enregistrer des données de post-traitement au format UBX pour un export au format RINEX en utilisant un récepteur GNSS équipé d’une carte u-blox (comme par exemple les récepteurs à bas cout Ardusimple ).

SW Maps est disponible uniquement pour Android. Le téléchargement de l’application se fait sur Google Play. L’éditeur d’attributs et le mode d’emploi détaillé (en anglais) sont disponibles sur le site de l’éditeur.

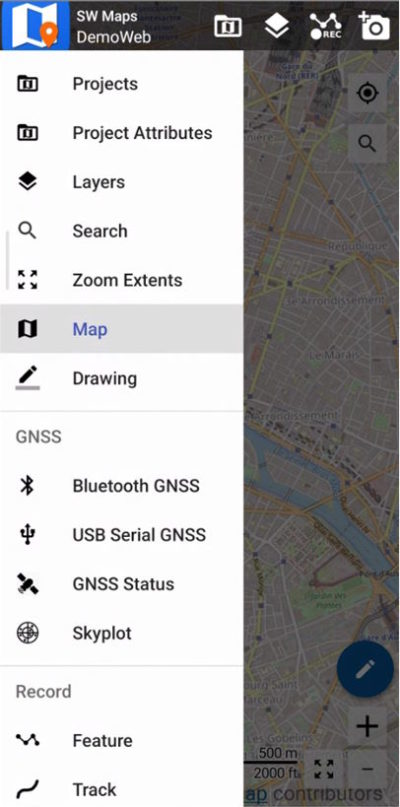

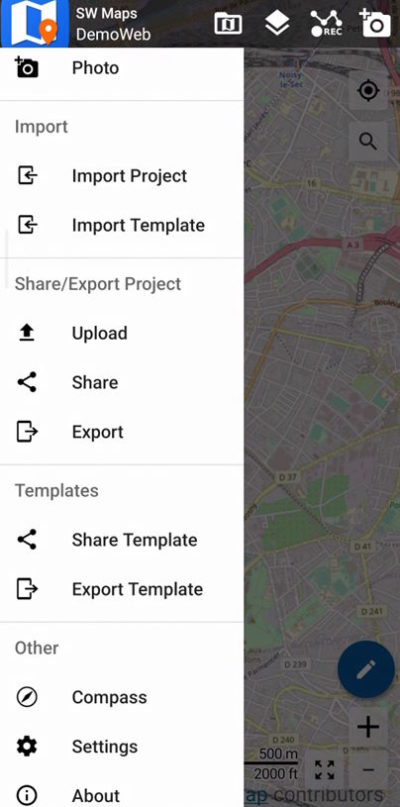

Un clic sur l’icône de l’application, en haut et à gauche de l’écran, fait apparaitre les différents groupes de fonctionnalités. Balayer ce menu vers le haut avec le doigt appuyé permet d’atteindre la fin de la liste. Les icônes situées en haut et à droite sont des raccourcis vers les fonctionnalités généralement les plus utilisées.

A la création d’un nouveau projet, il est possible d’importer des couches (layers) provenant d’un modèle (template) ou d’un autre projet. Des couches de différents formats cartographiques (Shapfile, GeoSon, kml, WMS/WMTS ou autres…) pourront être importées ultérieurement.

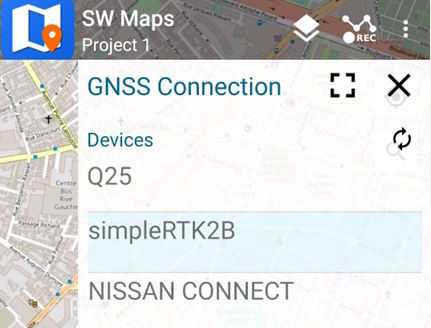

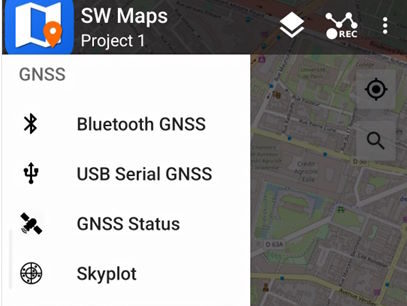

Par défaut, l’application utilise le récepteur GNSS interne du smartphone, mais il est possible d’y substituer un GPS externe connecté en liaison Bluetooth ou série. Pour une connexion Bluetooth, il faudra procéder à son couplage avant le lancement de l’application. La plupart du temps, le récepteur est reconnu automatiquement . Si ce n’est pas le cas, on peut le chercher dans la liste. Lorsque le récepteur n’est pas répertorié, on choisira une trame Generic NMEA.

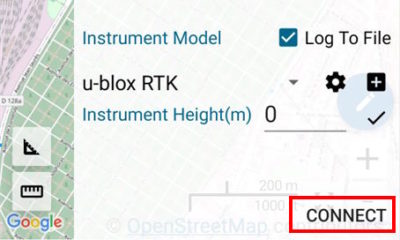

Attention à la hauteur d’antenne. A priori, c’est la hauteur au centre de phase de l’antenne qui doit être utilisée sauf si dans les réglages du récepteur le décalage entre ce centre de phase et le point de référence de l’antenne (généralement le bas) est paramétré et l’offset vertical bien pris en compte dans les trames diffusées (NMEA ou autres).

Lors d’une première utilisation, il est conseillé de vérifier ce paramétrage sur un point connu.

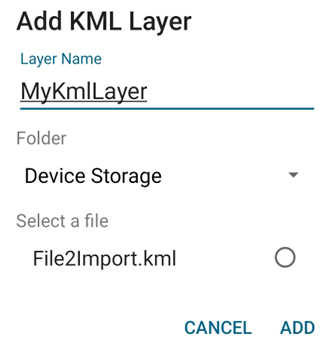

Pour que des couches soient importées, les fichiers correspondant doivent se trouver dans le sous-répertoire de l’application correspondant au format du fichier à importer. Ces sous-répertoires se trouvent dans Android/media/np.com.softwel.swmaps/Maps ou du répertoire indiqué en haut de la page « Settings » (ce répertoire peut varier selon les versions Android). Ils sont au nombre de 5: geoson, geopackage,kml,mbtiles,shapefiles

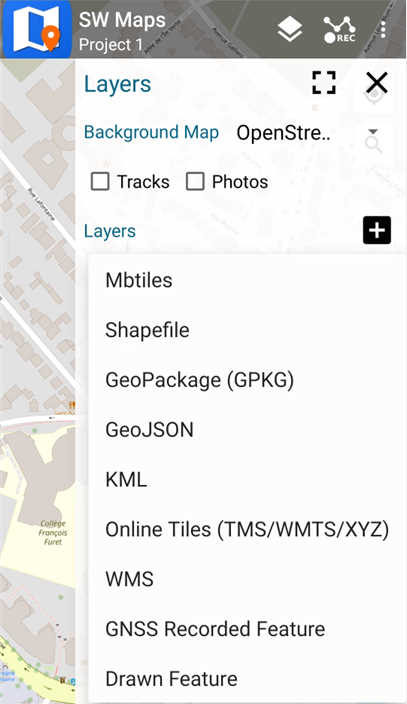

SW Maps accepte également l’affichage de couches TMS / WMTS / XYZ / WMS, de relevés GNSS et de dessins manuels.
